MDB-RS232® (MDB2PC®)
Для удобного проектирования платежной системы торговых автоматов
Простой в использовании и мощный конвертер MDB. Он может подключать купюроприемник интерфейса MDB, валидатор монет и устройство безналичной оплаты к компьютеру с интерфейсом RS232, материнской плате Android, ПЛК или плате Raspberry Pi. Комплектовать надежную платежную систему для торгового автомата.
MDB-RS232® (Pro Engineer)
Support Age Verification and USD device
Если вам необходимо разработать торговые автоматы для продажи аналогичных товаров, например сигарет или алкогольной продукции. В некоторых странах эти продукты могут быть ограничены по возрасту, поэтому торговый автомат должен подтвердить возраст покупателя перед автоматической торговлей.
Следовательно, когда вы разрабатываете торговый автомат, у вас должен быть интерфейс проверки возраста MDB. Или зарезервируйте интерфейс, который может понадобиться для дальнейшего расширения. Конечно, наша версия коробки MDB полностью совместима с другими версиями.
MDB-RS232® (Версия Raspberry Pi Hat)
Простота разработки Smart Raspberry pi VMC
MDB Raspberry Pi Box — это хорошее решение для интеграции MDB с Raspberry pi. Он подходит для Raspberry Pi, платы MDB2Pi и поставляется в одной коробке. Это дает вам все функции MDB-RS232 и удобство использования вместе с Raspberry pi.
MDB Raspberry Pi Box упрощает разработку интеллектуальных торговых автоматов MDB. MDB2Pi внутри коробки заботится о специфичном для MDB 9-битном формате и временных ограничениях и просто пересылает данные MDB в ваше приложение, работающее на Raspberry Pi, используя простой последовательный протокол.
О коробке адаптера MDB-RS232
Коммуникационный модуль Smart MDB для проектирования торговых автоматов!
Блок адаптера MDB-RS232 с продуманным дизайном
Многоточечная шина (MDB) промышленного стандарта NAMA теперь может быть подключена к ПК с помощью MDB-RS232. MDB-RS232 позволяет принимать монеты, выдачу сдачи, считывать кредитные карты и проверять счета, и все это контролируется ПК.
Соответствует всем спецификациям NAMA MDB и совместим с любым торговым устройством, совместимым с MDB. Аппаратный интерфейс включает кабели, руководство пользователя и протокол пользователя.
Мы разрабатываем адаптер MDB более 15 лет, и обновленная версия MDB-RS232 всегда будет совместима с предыдущей версией. Таким образом, пользователи могут с уверенностью использовать наше оборудование, даже если наши продукты были обновлены, а ваш технический персонал, возможно, ушел. Но наша новая коробка MDB останется совместимой. Вы все еще можете купить его напрямую, подключи и работай. Это не приведет к тому, что вы не сможете предоставлять услуги клиентам из-за того, что вы не можете приобрести предыдущий адаптер.
> 30 Brands
Сотрудничающие бренды
> 20000
Навесной торговый автомат
30K
Скачать файлы
58K
Премиум-пользователи
Основные характеристики MDB-RS232
Мы рады выбрать и использовать нашу коробку MDB. Начать очень просто!
Инновационный дизайн
Просто запустить и использовать наш адаптер mdb.
Хорошее качество изготовления
До 2021 года мы уже изготовили более 10,0000 коробок mdb для мирового рынка.
Низкая цена
Обеспечить экономичное решение для разработки торговых автоматов MDB.
Полностью защищен
Надежный и стабильный коммуникационный модуль MDB является основной гарантией конструкции вашего торгового автомата.
Легко использовать
Мы предоставляем простое руководство по быстрому запуску.
Хорошее обслуживание
Обеспечиваем хорошее техническое обслуживание и оперативный ответ по «skype».
Мы проектируем, производим и продаем
Хит продаж от WAFERSTAR, связанных с торговыми автоматами!

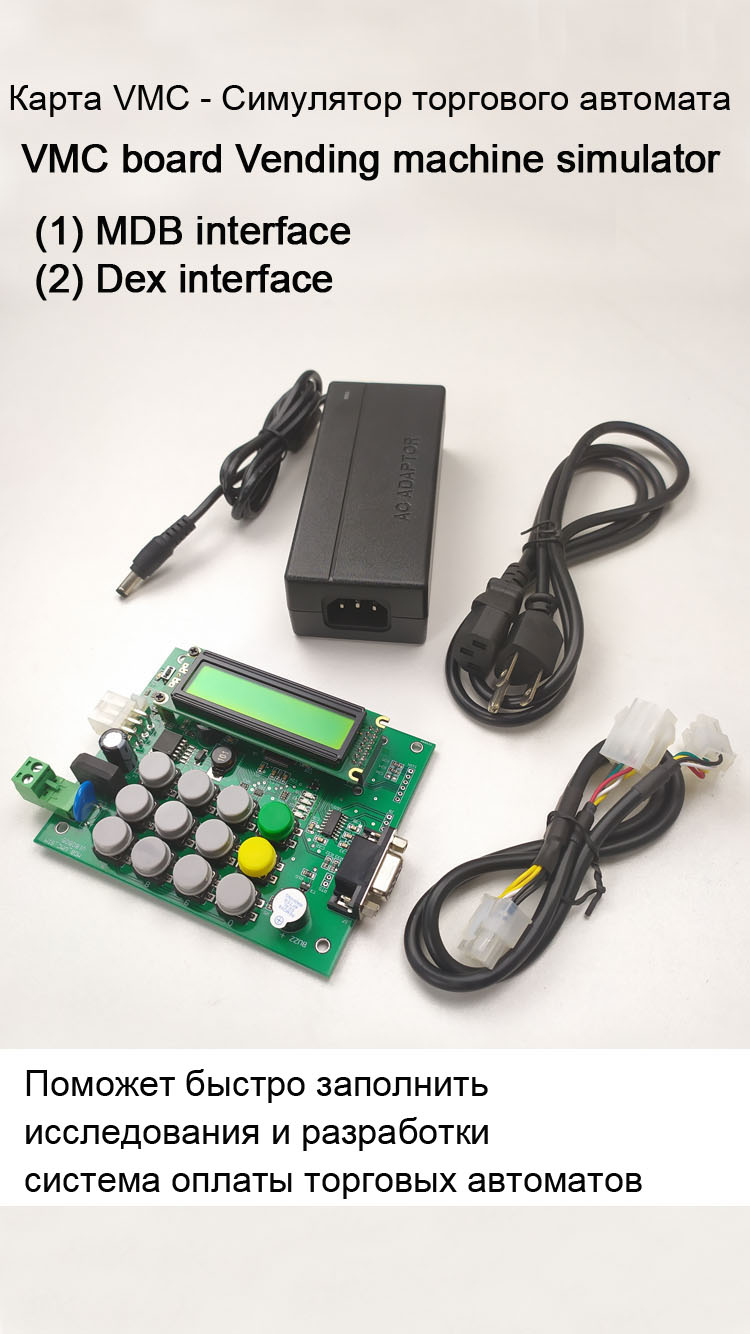

Основные возможности VMC Simulator
Интеллектуальная плата VMC для безналичного тестирования устройств. Начать очень просто!
Инновационный дизайн
Просто начать использовать нашу плату VMC с вашим проектом.
Полная поддержка нескольких платежных устройств MDB
Поддержка счета монет MDB, купюроприемника, устройства безналичной оплаты
Хорошая цена
Предоставьте экономичную тестовую плату для разработки безналичных модулей mdb.
Полная безопасность
Безопасный и стабильный технический модуль является основной гарантией для разработки вашего модуля безналичных платежей.
Простота в использовании
Мы предоставляем простую инструкцию по быстрому запуску.
Хороший сервис
Мы обеспечиваем хорошее техническое обслуживание и быструю реакцию по скайпу.
Основные характеристики Letpos
Подключите платежное устройство MDB к платежному автомату с интерфейсом Pulse!
Инновационный дизайн
Легко запустить и использовать нашу доску letpos с вашим простым торговым автоматом с импульсной оплатой.
Подключи и используй
Подключите доску letpos, а затем можете использовать устройство безналичной оплаты MDB для вашего торгового автомата
Мы поддерживаем
Поддержка монетоприемника MDB, купюроприемника, считывателя карт MDB.
Полная безопасность
Безопасный и стабильный коммуникационный модуль MDB является основной гарантией конструкции вашего торгового автомата.
Простота в использовании
Мы предоставляем простую инструкцию по быстрому запуску.
Мы протестировали...
Мы протестировали с Nayax, PAX, MEI, ICT ....
Основные возможности MDB-SPY
Следите за шиной MDB и сниффером, чтобы изучить MDB protocal, анализатор mdb для обнаружения ошибок протокола, несовместимости, тайм-аутов!
Простота в использовании
Просто подключите его к шине MDB торгового автомата
Простой в изучении прототип
Данные ведущего и ведомого устройства четко разделены в средстве последовательного порта
Полная поддержка всех устройств MDB
Поддержка монетоприемника MDB, купюроприемника, считывателя карт MDB и всех других устройств
Хороший инструмент разработки MDB
Прост в использовании, не требует специального программного обеспечения, необработанные данные MDB просты для понимания
Простота в использовании
Мы предоставляем простую инструкцию по быстрому запуску.
Мы протестировали...
Мы протестировали с Necta , FuJi , TCN , ICT ....
Что говорят наши пользователи
Посмотрите, что наш счастливый клиент говорит о MDB-RS232. Мы гордимся своими пользователями.
"Очень прост в использовании, позвольте нам быстро завершить разработку торгового автомата. И это было отправлено оптом. От НИОКР до отгрузки потребовалось менее двух месяцев.”
Rik Vermeer User from India“Техническая поддержка WAFERSTAR очень профессиональна. Мы используем это устройство более 10 лет.”
Simon Brown User from USA“Мы очень доверяем WAFER и работаем вместе более 8 лет. С помощью адаптера MDB-RS232 они продолжают представлять новые продукты и решать за нас многие проблемы. Включая адаптер для безналичной оплаты, который мы заказали сегодня, он очень прост и применим.”
Nicola Jacques User from Canada“Мы встретились 10 лет назад, и техническая сила WAFER очень высока. Они делают этот продукт более 10 лет, он стабильный, надежный.”
Sven Scheinert User from UKотображение сертификата
Продукты Waferstar MDB, сертификаты испытаний, сертификаты продукции и высокопроизводительные продукты предоставляют клиентам надежные гарантии.
Относительные продукты
У нас есть ряд сопутствующих товаров!

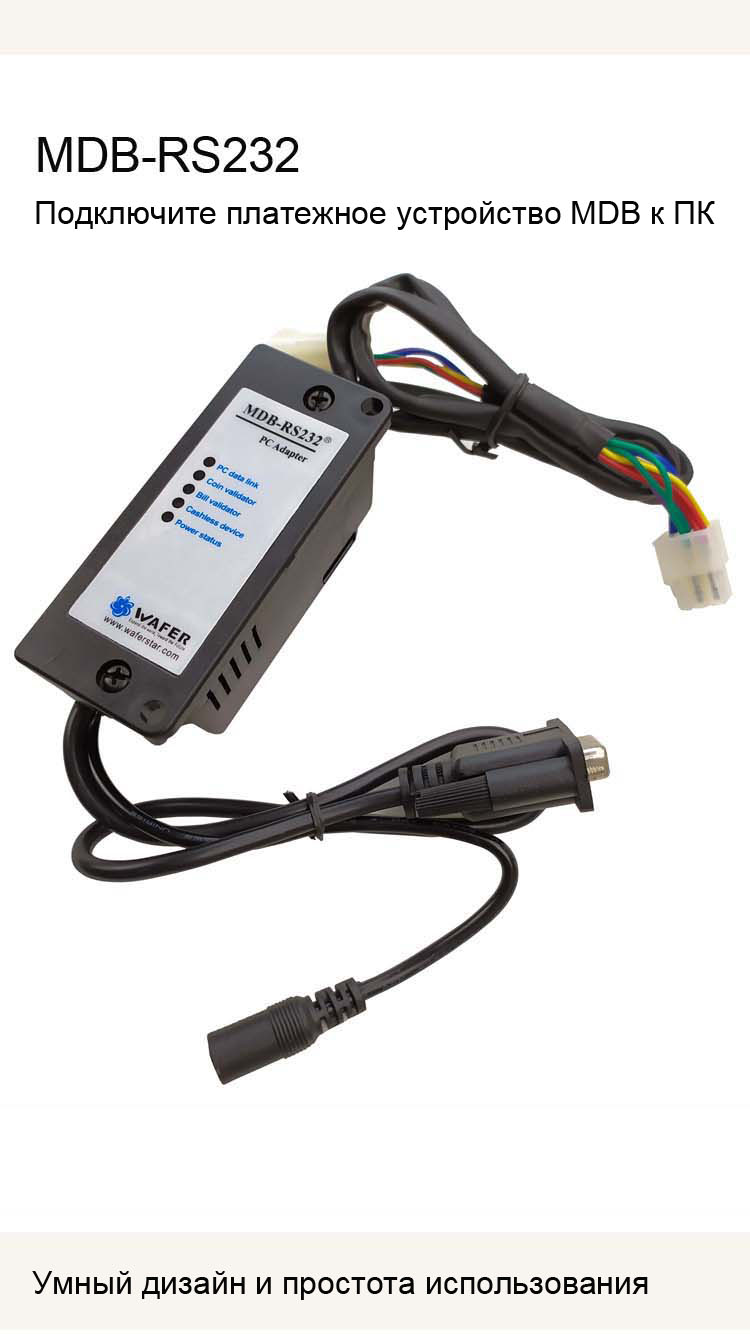

MDB-RS232
Версия COM
- Интерфейс RS232
- Хорошая техническая поддержка
- Долгосрочная гарантия применения
- Просто и профессионально
- Онлайн-сервис Skype
MDB-RS232
Версия USB
- Полностью совместим
- Микросхема USB FT232RL на борту
- Полная поддержка драйверов USB
- Просто и профессионально
- Онлайн-сервис Skype
MDB-RS232
версия малины пи
- Подключите Raspberry PI
- Хорошо продуманный пластиковый корпус
- Общайтесь через RXD и TXD по GPIO
- Выход DC5V для Raspberry PI
- Онлайн-сервис Skype
RS232-MDB
Для безналичной оплаты
- В отличие от MDB-RS232
- Для существующего торгового автомата
- Работа в качестве устройства безналичной оплаты mdb
- Просто и профессионально
- Онлайн-сервис Skype
Часто задаваемые вопросы и ответы
Здесь вы можете найти интересующие вас вопросы и ответы!
MDB - это протокол, разработанный членами NAMA. Протокол «многоточечной шины» (MDB) несовместим со стандартным протоколом RS232 ПК, поэтому необходим аппаратный и программный преобразователь. MDB-RS232 предназначен для преобразования протокола MDB в протокол RS232, а также выполняет необходимое преобразование напряжения. MDB-RS232 также снимает требования к опросу, тем самым позволяя тому же ПК легко выполнять другие задачи.
MDB-RS232 необходим для сопряжения стандартного платежного устройства по протоколу MDB торгового автомата со стандартным ПК, потому что:
Конечно, MDB-RS232 интерфейса USB подключен к материнской плате, и драйвер USB должен быть установлен на материнской плате. Таким образом, когда USB-версия MDB-RS232 подключена к материнской плате, будет создан виртуальный COM-порт. Управление связью RS232 может осуществляться в соответствии с режимом COM-порта.
Конечно, аппаратное подключение относительно простое. Профессионального инженера по аппаратному обеспечению не обязательно. Однако вам потребуется профессиональный инженер-программист для выполнения последующих работ по разработке программного обеспечения VMC. В то же время вам также необходимо изучить и прочитать стандартный протокол MDB, чтобы вы могли полностью контролировать оборудование и разработать более качественную программную систему. Поэтому после получения образцов MDB-RS232 вам необходимо подключить купюроприемник MDB и монетоприемник (конечно, мы также можем одновременно подключить безналичное устройство MDB), подключить другой конец DB9 к компьютеру и включить на инструменте тестирования ПК MDB от Waferstar (откройте правильный последовательный порт). Затем начните включать устройства с напряжением 24 В постоянного тока. После подачи питания MDB-RS232 автоматически отправит команды опроса POLL на каждое устройство MDB, и все действительные данные после включения устройства будут перенаправлены на последовательный порт компьютера. В то же время вы также можете отправлять команды MDB для управления платежным устройством через тестовое программное обеспечение MDB. Например, «Включить», «Отключить» и так далее. Для тестирования можно использовать валюту счета и монеты. После получения банкнот или монет данные будут своевременно отправлены на компьютер.
Таким образом, после простого теста у нас будет предварительное понимание протокола и команд MDB. Затем мы можем сравнить протокол MDB, чтобы узнать и понять в соответствии с отправленными командами и полученными данными.
Затем вы можете начать свой собственный дизайн приложения, вы можете использовать систему WINDOWS, конечно, многие клиенты также предпочтут использовать системную плату Android.
Конечно, в процессе проектирования могут возникнуть некоторые проблемы, и мы также можем проконсультироваться с техническими специалистами waferstar. Мы окажем вам лучшую помощь, чтобы помочь вам быстро разобраться и завершить разработку проекта.
Конечно, если вам нужен исходный код программного обеспечения для тестирования ПК, вам необходимо приобрести SDK. SDK также включает в себя более подробную техническую поддержку и быструю реакцию (это ключевой момент) и два адаптера USB-to-serial.
После покупки SDK наш технический персонал поможет вам разобраться в протоколе MDB, проанализирует ошибки при получении и отправке команд MDB, включая последующее понимание протокола. Это эквивалентно небольшим расходам для вас и еще одному техническому руководству по протоколу MDB, которое поможет вам быстро понять и завершить разработку.
Конечно, для новых пользователей мы настоятельно рекомендуем новую версию MDB-RS232 2020 года. Поскольку в новой версии не только оптимизированы некоторые команды, но и поддерживаются дополнительные ведомые устройства, такие как адресное устройство Cashless 60H, устройства USD и т. Д., Что может облегчить последующие обновления системы. Что касается старых пользователей, если они не хотят менять программное обеспечение или для удобства послепродажного обслуживания, они могут продолжать использовать предыдущую версию MDB-RS232.
В интернет-магазине WAFERSTAR есть переходник MDB-RS232. Также есть переходник RS232-MDB. Внешне они похожи, но на самом деле это два совершенно разных продукта. Если покупатели не внимательно прочитают описание товара, то легко разместят заказ неправильно. Пожалуйста, прочтите внимательно следующее. Если вы не уверены, вы также можете связаться с нами перед заказом.
MDB-RS232 используется для подключения купюроприемника MDB, валидатора монет, устройства безналичной оплаты к устройству RS232, например компьютеру или ПЛК. затем вы создадите программное обеспечение, которое будет работать на ПК и работать как главный главный торговый контроллер. Например, вы разрабатываете информационную машину для киосков. тогда вам нужно подключить купюроприемник MDB, валидатор монет к компьютеру, но вы не знаете, как подключить платежное устройство интерфейса MDB к компьютеру, потому что компьютер имеет только порт RS232, а не порт MDB. тогда вам нужно заказать Адаптер MDB-RS232 (адаптер MDB2PC).

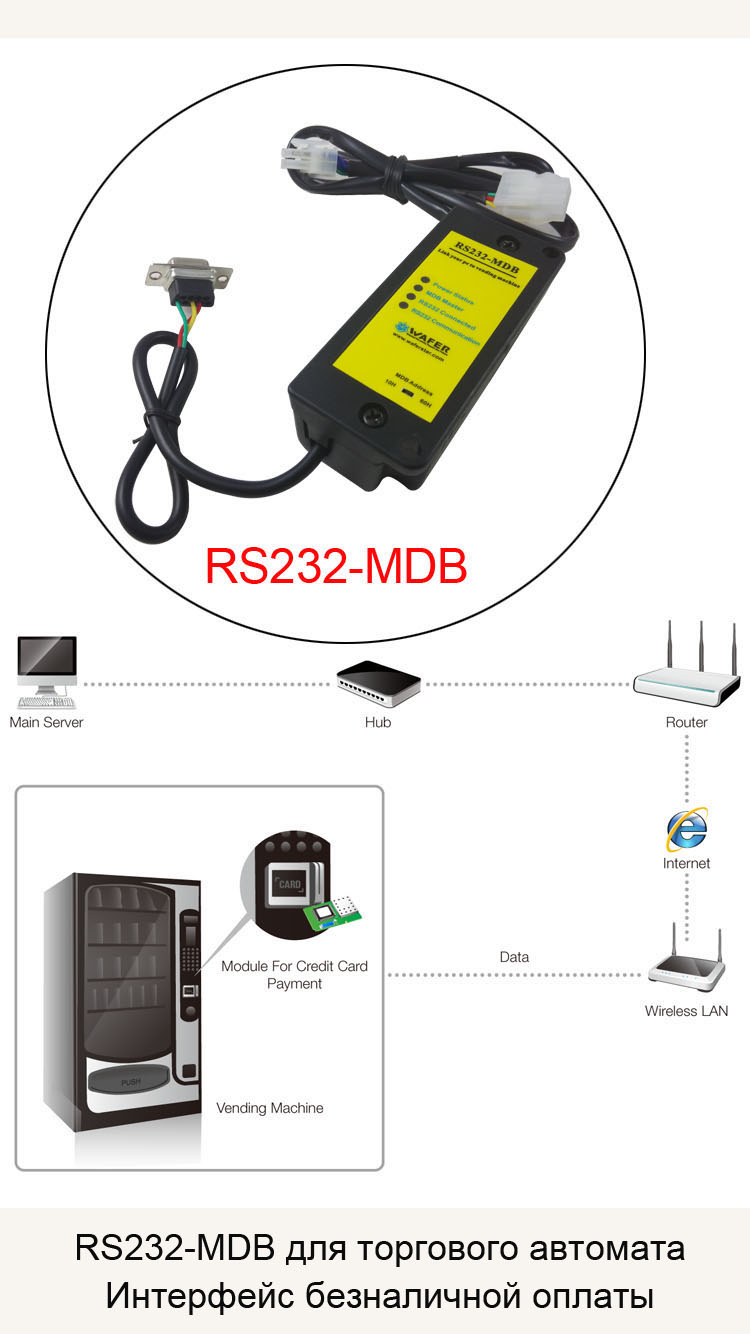

RS232-MDB используется для подключения ПК к существующему торговому автомату. Затем вам нужно будет разработать программное обеспечение, которое будет работать на ПК, POS или других устройствах RS232 и работать как подчиненное устройство для безналичной оплаты. И тогда ваш ПК будет работать как устройство безналичной оплаты к существующему торговому автомату. Например, вы хотите использовать ПК для предоставления кредита на оплату существующему торговому автомату или если вы хотите установить интернет-соединение с торговым автоматом и предоставить кредит торговому автомату удаленно, тогда вам необходимо заказать адаптер RS232-MDB ( Адаптер PC2MDB).
Из приведенного выше описания видно, что на самом деле RS232-MDB может использоваться как устройство безналичной оплаты и может быть подключен к устройству MDB-RS232. Здесь MDB-RS232 напрямую подключается к ПК в качестве хост-устройства. RS232-MDB - это своего рода ведомое платежное устройство, которое одновременно работает параллельно купюроприемнику и валидатору монет.
ЧИКАГО - 22 августа 2019 г. - Сегодня NAMA объявила о выпуске последней версии стандартов многоточечной шины (MDB) - версии 4.3.
Этой весной председатель целевой группы NAMA VDI Крис Лилли (Compass Group USA) назначил специальный комитет по техническим стандартам во главе с Бобом Россом (Ellenby Technologies, Inc.) при особой помощи Скотта Хадиса (Fawn Engineering Corp.) и Джо Симпкинса ( USA Technologies, Inc.) для внесения исправлений в MDB версии 4.2. Пятнадцать членов NAMA вызвались участвовать в этом последнем обновлении, и значительный вклад также внесла Европейская ассоциация вендинга (EVA) под руководством Владимира Лопатина (Uvenco Group).
«Как координатор VDI, я приветствую прекрасную работу этого комитета под умелым руководством Криса Лилли, Боба Росса и Владимира Лопатина», - сказал Майкл Касавана, доктор философии, заслуженный профессор NAMA. «Члены комитета внесли ценный вклад, который оказывает огромное влияние на нашу отрасль. MDB версии 4.3 обеспечивает комплексную обработку безналичных транзакций через удобные сервисы. Стандарт MDB имеет долгую историю качества и надежности, и MDB версии 4.3 построен на тех же проверенных принципах », - заключил он.
Стандарт MDB версии 4.2 не пересматривался восемь лет. MDB версии 4.3 теперь доступен в виде загружаемого PDF-файла на веб-сайте NAMA. Загрузите свою копию здесь. Важно отметить, что по сравнению с более ранней версией, редакции MDB версии 4.3 появляются только в «Разделе 7 - Безналичные устройства». В пересмотренном Разделе 7 используется цветовая кодировка, чтобы помочь прояснить изменения. Все остальные разделы MDB версии 4.3 остаются идентичными разделам MDB 4.2.
MDB-RS232 поддерживает протокол NAMA MDB в V4.
& nbsp; & nbsp; & nbsp; Например, оплата кредитной картой должна быть одобрена банком во время платежа. Следовательно, безналичные устройства должны быть подключены к платежной системе, прежде чем их можно будет использовать.
Например, оборудование NAYAX, хотя его можно подключить к любому торговому автомату. Однако вы должны быть уверены, что его можно подключить к системе NAYAX через другие сети 4G или другие сети. Системе Nayax необходимо подтвердить безопасность и регистрацию устройства. Следовательно, при использовании этого типа устройства вы должны сначала связаться с поставщиком услуг, например, компанией Nayax, чтобы убедиться, что устройство, которое вам нужно использовать, является действительным и может подключаться к платежной системе.
Конечно, если инженер не является опытным проектировщиком связи через последовательный порт или хочет просто разбираться в разработке и обработке команд, вы также можете купить SDK. SDK в основном включает исходный код средства тестирования ПК. Самое главное, что если вы купите SDK, мы предоставим дополнительную техническую поддержку для протокола MDB. Такие как анализ протокола, обработка инструкций и проектирование потока. Это может сэкономить вам часть времени на разработку.
Конечно, наши услуги не будут привязаны к определенному языку программирования, и мы не будем анализировать программный код клиента.
Другими словами, MDB-RS232 - это только интерфейс для приема и оплаты, а не для всех торговых автоматов. Также необходимо настроить систему питания, схему привода, схему датчика и так далее.
Например, если вам нужно разработать машину для запросов информации, вам может потребоваться подключить принтер.
Например, если вы разрабатываете кофемашину самообслуживания, вам может потребоваться плата привода, основная плата отправляет инструкции для привода двигателя для помола кофе и должна определять состояние различных датчиков и так далее.
Поскольку существует множество видов платежных устройств, например, импульсный интерфейс (конечно, вам понадобится устройство импульсного преобразования, мы также можем его предоставить). Вы также можете напрямую использовать платежные устройства с интерфейсом RS232. Затем вы можете напрямую подключиться к последовательному порту VMC. Конечно, самая большая проблема этой конструкции заключается в том, что протокол последовательного порта не является протоколом международного стандарта, это протокол, определяемый каждым производителем. Это не универсально и не заменимо. Другими словами, вы должны использовать то же оборудование при техническом обслуживании и обновлении в будущем. Если вы экспортируете в другие страны, поддержание продаж будет очень хлопотным.
Интерфейсное оборудование MDB является международным стандартом. Любой производитель бренда, оборудование любого типа валюты, любое монетоприемное устройство, устройство для банкнот, устройство чтения кредитных карт, если это интерфейс MDB, должны соответствовать одному и тому же протоколу. Таким образом, его можно легко заменить на оборудование любого производителя во время постпроизводства и обслуживания, и никаких ограничений не будет.
2. Поскольку проектирование системы, продажи и рыночное обучение торгового автомата занимают много времени, мы можем продолжать оказывать техническую поддержку и послепродажное обслуживание в течение многих лет. Если вы выбираете продукт нестабильной компании, после завершения проектирования компания-поставщик меняется, производство продукта прекращается, возникают проблемы с качеством продукта и другие несчастные случаи, в результате чего вы не можете продолжать покупать, или после того, как вы столкнулись с некоторыми проблемами продукта или техническими проблемами. , вы никогда не сможете получить техническую поддержку или решения.
3. У нас конкурентоспособная цена. Конечно, для продуктов самообслуживания цена определенно не самое главное, потому что стабильность очень важна в ситуациях, когда без присмотра. Только в этом случае машина сможет обеспечить бесперебойную работу клиентов.
4. Мы предлагаем решения и обновления для ряда продуктов, и наши обновления обеспечат совместимость. Чтобы обеспечить наших клиентов хорошей поддержкой продукта.
2. Наша версия MDB Pro Engineer также поддерживает проверку доллара США и возраста.
3. Обычно для новых клиентов просто используйте наш MDB-RS232 V2020. Если вам нужно разработать торговый автомат с функцией проверки возраста, тогда необходимо будет заказать версию Pro для инженеров.
http://www.letpos.com Платформа letpos может принимать платежи с платежного устройства MDB и преобразовывать их в определенное количество импульсных выходов по заданной цене.
Следующие адреса определены. Еще раз обратите внимание, что биты, показанные как пять бит выше адресного байта (7, 6, 5, 4, 3), будут использоваться для всех адресаций, включая уровень передачи файлов, описанный в разделе 2.6. Нижние три бита (2,1,0) используются для этой команды.
Определение адреса
00000xxxB (00H) Reserved for VMC
00001xxxB (08H) Changer
00010xxxB (10H) Cashless Device #1
00011xxxB (18H) Communications Gateway
00100xxxB (20H) Display
00101xxxB (28H) Energy Management System
00110xxxB (30H) Bill Validator
00111xxxB (38H) Reserved for Future Standard Peripheral
01000xxxB (40H) Universal Satellite Device #1
01001xxxB (48H) Universal Satellite Device #2
01010xxxB (50H) Universal Satellite Device #3
01011xxxB (58H) Coin Hopper or Tube – Dispenser 1
01100xxxB (60H) Cashless Device #2
01101xxxB (68H) Age Verification Device
01101xxxB (70H) Coin Hopper or Tube – Dispenser 2
01111xxxB (78H) Reserved for Future Standard Peripherals
. . .
. . .
. . .
11011xxxB (D8H) Reserved for Future Standard Peripherals
11100xxxB (E0H) Experimental Peripheral #1
11101xxxB (E8H) Experimental Peripheral #2
11110xxxB (F0H) Vending Machine Specific Peripheral #1
11111xxxB (F8H) Vending Machine Specific Peripheral #2
2. Заказать адаптер MDB-RS232 профессиональный.
3. Закажите устройство проверки возраста интерфейса MDB, и если у вас нет устройства проверки подлинного возраста и вы просто хотите проверить функцию, вы можете заказать набор симуляторов проверки возраста у компании waferstar. Конечно, лучше заказать стандартное устройство проверки AGE интерфейса MDB.
Перейти к заказу образцов
Заказывайте образцы в Интернет-магазине WAFERSTAR Aliexpress.
О WAFERSTAR
Специалисты по дизайну в области вендинга платежных продуктов
Компания WAFER более 15 лет специализируется на разработке и производстве вендинговых систем конвертера MDB. С 2006 года компания HUOBEI Powered by waferstar разработала адаптерную коробку RS232-MDB и зарегистрировала торговую марку для применения в системе торговых автоматов для киосков. Проработав около 10 лет в области платежных технологий MDB, мы стали ведущим разработчиком и производителем платежных адаптеров в Китае. а также экспортируется во многие страны. Предлагаем оплату через самообслуживание, комплексные решения для продуктов в области торговых автоматов.
MDB-RS232®,MDB2PC®,RS232-MDB®,PC2MDB® все являются нашим зарегистрированным брендом. Благодаря богатому опыту в разработке электронных продуктов и постоянному обновлению и модернизации дизайна, наши продукты уже имеют хорошие рыночные продажи и долгосрочную гарантию работы, а также завоевали доверие клиентов на рынке Китая и других стран.
Полностью совместим с нативным в России интерфейсом протокола MDB Unicum Комплект телеметрии для безналичных платежей.
