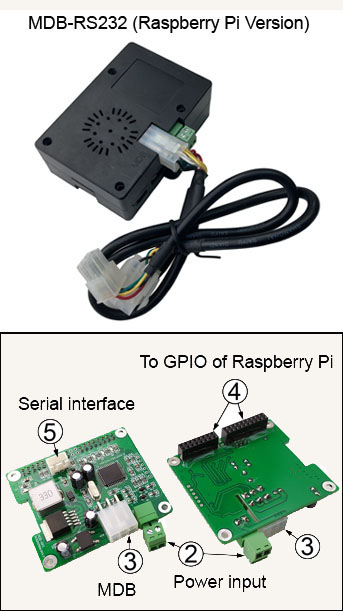

El primer propósito del MDB-RS232 (MDB2PC) es construir una máquina expendedora. Su placa base, como una placa base de Android, Raspberry Pi, una computadora industrial o PLC no tiene una interfaz MDB, y el dispositivo de pago, por ejemplo, el validador de monedas o el aceptador de billetes que elija, es una interfaz MDB. Entonces necesitas este adaptador MDB.
    MDB es el protocolo desarrollado por miembros de NAMA. El protocolo "Multi-Drop Bus" (MDB) no es compatible con el protocolo estándar PC RS232 y, por lo tanto, es necesario un convertidor de hardware y software. El MDB-RS232 está diseñado para convertir el protocolo MDB en un protocolo RS232 y también realiza la conversión de voltaje necesaria. El MDB-RS232 también alivia los requisitos de sondeo, lo que permite que la misma PC realice otras tareas fácilmente.
    El MDB-RS232 es necesario para conectar el protocolo estándar MDB de la máquina expendedora a una PC estándar porque:

  La MDB usa 11 bits y un byte de nueve (9) bits.

  Los requisitos de sondeo para los distintos dispositivos MDB son excesivos (20-200 ms), pero la PC normal no puede cumplir con los requisitos de sondeo.

  El MDB-RS232 se encarga de los requisitos de sondeo y genera una interrupción en el puerto serie de la PC.

  Este método permite que la PC realice operaciones normales y responda a eventos de comunicación impulsados ​​por interrupciones en el búfer UART.

  Todos los datos de un dispositivo MDB están disponibles para la PC.

  Además, todos los comandos se pueden enviar desde la PC al dispositivo MDB.

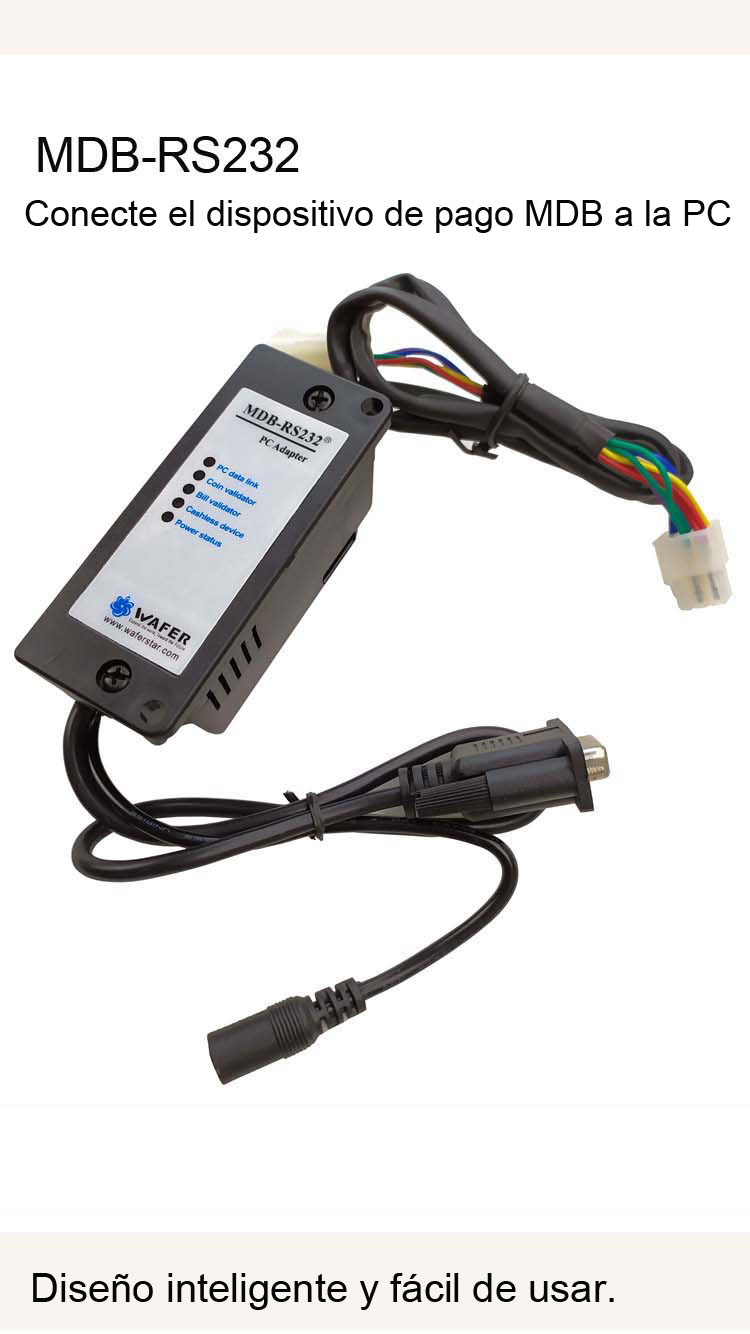

  El MDB-RS232 conecta el dispositivo esclavo de venta MDB a la PC a través del puerto serie (DB9).

   Hemos visto a demasiados fabricantes de máquinas expendedoras o empresas de equipos de pago quebrar. Dado que el sistema de pago no es universal, no es posible actualizar sus máquinas en el futuro. Los dispositivos de pago con puertos serie u otras interfaces solo pueden limitarse a la marca que elijas y no pueden sustituirse directamente por otras marcas de dispositivos de pago. Por lo tanto, recomendamos a todos los clientes que elijan la interfaz de pago MDB, que puede aumentar el costo en 20 USD o 30 USD, pero debido a la versatilidad del dispositivo, la elección del equipo de pago aumentará considerablemente, lo que ahorrará muchos costos de administración. Por ejemplo, si elegimos un dispositivo de pago cashless serie de una marca, no podremos sustituirlo por otro equipo de marca, aunque el coste de gestión sea cada vez mayor más adelante. Lo mismo ocurre con el aceptador de billetes y el validador de monedas, si no fuera por la interfaz universal MDB, no podríamos elegir un mejor dispositivo de pago más adelante.

    Debe preparar un DC24V, la corriente puede alcanzar al menos 3A DC fuente de alimentación. Debe confirmar si su placa base tiene un puerto COM (DB9). De lo contrario, es posible que deba preparar un adaptador RS232 a USB con anticipación. Por supuesto, puede solicitar directamente MDB-RS232 con interfaz USB más adelante.
Por supuesto, el MDB-RS232 de la interfaz USB está conectado a la placa base y el controlador USB debe instalarse en la placa base. De esta forma, cuando se conecte la versión USB de MDB-RS232 a la placa base, se generará un puerto COM virtual. El control de comunicación RS232 se puede realizar de acuerdo con el modo de puerto COM.
    Por supuesto, la conexión de hardware es relativamente simple. No se requiere necesariamente un ingeniero de hardware profesional. Sin embargo, debe contar con un ingeniero de software profesional para completar el trabajo de desarrollo de software de VMC posterior. Al mismo tiempo, también debe investigar y leer el protocolo estándar MDB para poder controlar completamente el equipo y desarrollar un sistema de software de mayor calidad.     Por lo tanto, después de recibir las muestras MDB-RS232, debe conectar el aceptador de billetes MDB y el aceptador de monedas (por supuesto, también podemos conectar el dispositivo sin efectivo MDB al mismo tiempo), conectar el otro extremo DB9 a la computadora y girar en la herramienta de prueba de pc MDB de Waferstar (abra el puerto serie correcto). Luego comience a encender los dispositivos con DC24V. Después de que se suministre energía, MDB-RS232 enviará automáticamente comandos de sondeo POLL a cada dispositivo MDB, y todos los datos válidos después de que se encienda el dispositivo se reenviarán al puerto serie de la computadora. Al mismo tiempo, también puede enviar comandos MDB para controlar el dispositivo de pago a través del software de prueba MDB. Por ejemplo, "Activar", "Desactivar", etc. Puede utilizar billetes y monedas para realizar pruebas. Después de recibir los billetes o monedas, los datos se enviarán a la computadora a tiempo.
    De esta forma, luego de una simple prueba, tendremos una comprensión preliminar del protocolo y comandos MDB. Luego, podemos comparar el protocolo MDB para aprender y comprender de acuerdo con los comandos enviados y los datos recibidos.
    A continuación, puede iniciar su propio diseño de aplicación, puede optar por utilizar el sistema WINDOWS, por supuesto, muchos clientes también optarán por utilizar la placa base del sistema Android.
    Por supuesto, habrá algunos problemas en su proceso de diseño, y también podemos consultar a los técnicos de waferstar. Brindaremos la mejor asistencia para ayudarlo a comprender y completar el diseño del proyecto rápidamente.

    Después de comprar el MDB-RS232 de WAFERSTAR, le proporcionaremos una guía rápida de usuario fácil de entender. También se proporcionará un software de prueba para PC. De esta manera, después de preparar la placa base y los accesorios, puede probar y controlar directamente el dispositivo de pago mdb con el software de prueba para PC de demostración WAFERSTAR. Como recibir pagos, habilitar y deshabilitar dispositivos, etc.
    Por supuesto, si necesita el código fuente del software de prueba para PC, debe comprar el SDK. El SDK también incluye soporte técnico más detallado y de respuesta rápida (este es el punto clave) y dos adaptadores USB a serie.
    Después de comprar el SDK, nuestro personal técnico lo ayudará a comprender el protocolo MDB, analizará los errores en la recepción y envío de comandos MDB, incluida la comprensión posterior del protocolo. Es equivalente a una pequeña cantidad de gasto para usted y una guía técnica más del protocolo MDB para ayudarlo a comprender y completar rápidamente el desarrollo.

    En la tienda en línea WAFERSTAR, tenemos la caja MDB-RS232 y también tenemos un nuevo modelo 2020 versión MDB-RS232, Normal MDB-RS232 enviará el comando de habilitación al aceptador de monedas MDB conectado, al aceptador de billetes y al dispositivo sin efectivo, pero el 2020 La versión MDB-RS232 no funcionará, simplemente comience a sondear los dispositivos de pago esclavos y VMC deberá enviar estos comandos. Entonces, si conectamos los aceptadores de monedas y billetes a la caja MDB y los encendemos, incluso la PC no está conectada, el MDB-RS232 normal habilitará el aceptador de monedas y el aceptador de billetes y estará listo para aceptar la moneda o los billetes. Pero la caja de la versión V2020, después de encenderla, todos los dispositivos de pago están en estado desactivado.
    Por supuesto, para los nuevos usuarios, recomendamos encarecidamente la nueva versión 2020 de MDB-RS232. Porque la nueva versión no solo tiene algunas optimizaciones de comandos, sino que también admite más dispositivos esclavos, como dispositivos de dirección Cashless 60H, dispositivos USD, etc., que pueden facilitar las actualizaciones posteriores del sistema. En cuanto a los usuarios antiguos, si no quieren cambiar el software, o por la conveniencia del servicio posventa, pueden seguir usando la versión anterior de MDB-RS232.

    En la tienda online de WAFERSTAR, hay un adaptador MDB-RS232. También hay un adaptador RS232-MDB. Se ven similares en apariencia, pero en realidad son dos productos completamente diferentes. Si los clientes no leen la descripción del producto con atención, fácilmente realizarán un pedido incorrectamente. Lea atentamente lo siguiente. Si no está seguro, también puede contactarnos antes de realizar el pedido.
    MDB-RS232 se utiliza para conectar el aceptador de billetes MDB, el validador de monedas, el dispositivo de pago sin efectivo al dispositivo RS232, por ejemplo, una computadora o PLC. luego, diseñará el software que se ejecutará en la PC y funcionará como el controlador principal de venta. Por ejemplo, desarrolla la máquina de información del quiosco. luego debe conectar el aceptador de billetes MDB, el validador de monedas a la computadora, pero no sabe cómo conectar el dispositivo de pago de la interfaz MDB a la computadora, porque la computadora solo tiene el puerto RS232, no el puerto MDB, entonces debe solicitar el Adaptador MDB-RS232 (Adaptador MDB2PC).
    RS232-MDB se utiliza para conectar la PC a la máquina expendedora existente. Luego deberá diseñar el Software que se ejecutará en la PC, POS u otros dispositivos RS232 y funcionará como el esclavo dispositivo de pago sin efectivo y luego su PC funcionará como un dispositivo de pago sin efectivo para la máquina expendedora existente. Por ejemplo, desea utilizar la PC para otorgar crédito de pago a la máquina expendedora existente, o si desea realizar la conexión de Internet a la máquina expendedora y otorgar crédito a la máquina expendedora de forma remota, entonces debe solicitar el adaptador RS232-MDB ( Adaptador PC2MDB).
    De la descripción anterior, se puede ver que, de hecho, RS232-MDB se puede usar como un dispositivo de pago sin efectivo y se puede conectar al dispositivo MDB-RS232. Aquí MDB-RS232 se conecta directamente a la PC como dispositivo anfitrión. El RS232-MDB es un tipo de dispositivo de pago esclavo que es paralelo al aceptador de billetes y al validador de monedas al mismo tiempo.


He entendido la diferencia, lo que necesito es MDB-RS232 . ¡Solicite muestras ahora! .........

Ahora comprendo la diferencia entre ellos, lo que necesito es RS232- MDB . Quiero seguir aprendiendo sobre RS232-MDB ....... ...

NAMA lanza MDB versión 4.3
    CHICAGO - 22 de agosto de 2019 - NAMA anunció hoy el lanzamiento de la última versión de los estándares Multi-Drop Bus (MDB) - Versión 4.3.
      Esta primavera, el presidente del grupo de trabajo de VDI de la NAMA, Chris Lilly (Compass Group EE. UU.) Nombró un comité de estándares técnicos ad hoc encabezado por Bob Ross (Ellenby Technologies, Inc.) con la asistencia especial de Scott Hudis (Fawn Engineering Corp.) y Joe Simpkins ( USA Technologies, Inc.) para implementar revisiones a MDB Versión 4.2. Quince miembros de NAMA se ofrecieron como voluntarios para participar en esta última actualización, y la Asociación Europea de Vending (EVA) también proporcionó contribuciones significativas con la orientación de Vladimir Lopatin (Grupo Uvenco).
      “Como coordinador de VDI, aplaudo el excelente trabajo de este comité bajo el hábil liderazgo de Chris Lilly, Bob Ross y Vladimir Lopatin”, dijo Michael Kasavana, Ph.D., profesor emérito de la NAMA. “Los miembros del comité brindaron valiosos aportes que impactan enormemente a nuestra industria. La versión 4.3 de MDB permite un tratamiento integral de las transacciones sin efectivo en todos los servicios de conveniencia. El estándar MDB tiene una larga historia de calidad y confiabilidad, y MDB Versión 4.3 se basa en los mismos principios probados ”, concluyó.
      El estándar MDB Versión 4.2 no se había revisado durante ocho años. MDB Versión 4.3 ahora está disponible como PDF descargable en el sitio web de NAMA. Descarga tu copia aquí. Es importante tener en cuenta que, en comparación con la versión anterior, las revisiones de la versión 4.3 de MDB solo aparecen en la "Sección 7 - Dispositivos sin efectivo". La Sección 7 revisada está codificada por colores para ayudar a aclarar los cambios. Todas las demás secciones de MDB Versión 4.3 siguen siendo idénticas a las de MDB 4.2.
      MDB-RS232 es compatible con el protocolo NAMA MDB en V4.3

      De hecho, debido a que cualquier dispositivo de pago sin efectivo MDB debe cumplir con el protocolo estándar, se puede conectar a la placa base de Android a través de MDB-RS232 y enviar comandos para controlarlo.
      Por supuesto, el equipo de pago sin efectivo es diferente del pago en efectivo (billetes o monedas) y generalmente requiere el apoyo de la empresa emisora ​​de la tarjeta.
      Por ejemplo, el pago con tarjeta de crédito debe ser aprobado por el banco en el momento del pago. Por lo tanto, los dispositivos sin efectivo deben estar conectados al sistema de pago antes de que puedan usarse.
      Como equipos NAYAX, aunque se puede conectar a cualquier máquina expendedora. Sin embargo, debe asegurarse de que pueda conectarse al sistema NAYAX a través de otras redes 4G u otras. El sistema Nayax debe confirmar la seguridad y el registro del dispositivo. Por lo tanto, al usar este tipo de dispositivo, primero debe comunicarse con el proveedor de servicios, por ejemplo, la empresa Nayax para asegurarse de que el dispositivo que necesita usar sea válido y pueda conectarse al sistema de pago.

      De hecho, hay un Manual de usuario rápido para su uso, además de una prueba preliminar con la herramienta de prueba para PC. El ingeniero de software tendrá un conocimiento básico de los equipos y protocolos de pago de MDB. No recomendamos a los clientes que compren SDK. Después de comprar muestras y probar el equipo de acuerdo con el manual, el trabajo restante es en realidad el diseño del software del sistema de la máquina expendedora para el cliente. La parte de pago de MDB es solo una parte muy pequeña del sistema de software (por supuesto, la estabilidad del sistema de pago es muy importante). Por lo tanto, un ingeniero de software experimentado puede completar fácilmente el diseño de la parte de comunicación en serie.
      Por supuesto, si Engineer no tiene experiencia en el diseño de comunicaciones de puerto serie, o simplemente quiere comprender el diseño y procesamiento de comandos, también puede comprar el SDK. El SDK incluye principalmente el código fuente de la herramienta de prueba para PC. Lo más importante es que si compra el SDK, proporcionaremos más soporte técnico para el protocolo MDB. Como análisis de protocolo, procesamiento de instrucciones y diseño de flujo. Estos pueden ahorrarle parte del tiempo de diseño.
      Por supuesto, nuestros servicios no serán específicos de un determinado lenguaje de programación, ni analizaremos el código de software del cliente.

      MDB-RS232 es solo un dispositivo de pago que se utiliza para conectar la interfaz MDB, como el aceptador de billetes, el validador de monedas y los lectores de tarjetas (dispositivo sin efectivo) a dispositivos seriales, como su placa principal de Android, su computadora industrial (PLC), etc. , para completar la interfaz de pago. De esta manera, puede diseñar un programa en el VMC para controlar el dispositivo de pago y recibir datos de pago.
      En otras palabras, MDB-RS232 es solo una interfaz para recibir y pagar, no todas las máquinas expendedoras. También debe configurar el sistema de suministro de energía, el circuito de accionamiento, el circuito del sensor, etc.
      Por ejemplo, si necesita diseñar una máquina de consulta de información, es posible que necesite que se conecte una impresora.
      Por ejemplo, si está diseñando una máquina de café de autoservicio, es posible que necesite una placa de transmisión, la placa principal envía instrucciones para impulsar el motor para moler café y necesita detectar el estado de varios sensores, etc.

      De hecho, esto no es necesariamente cierto.
      Debido a que existen muchos tipos de dispositivos de pago, como la interfaz de pulso (por supuesto, necesitará un dispositivo de pulso a serie, también podemos proporcionárselo). También puede utilizar directamente dispositivos de pago con interfaz RS232. Luego, puede conectarse directamente al puerto serie de VMC. Por supuesto, el mayor problema de este diseño es que el protocolo del puerto serie no es un protocolo estándar internacional, es un protocolo definido por cada fabricante. Esto no es universal y reemplazable. Es decir, debe utilizar el mismo equipo cuando realice mantenimiento y actualización en el futuro. Si exporta a otros países, el mantenimiento de las ventas será muy engorroso.
      El equipo de interfaz MDB es un estándar internacional. Cualquier fabricante de marca, cualquier equipo de tipo de moneda, cualquier dispositivo de monedas, dispositivo de billetes, lector de tarjetas de crédito, siempre que sea una interfaz MDB, debe cumplir con el mismo protocolo. De esta manera, se puede reemplazar fácilmente con el equipo de cualquier fabricante durante la posproducción y el mantenimiento, y no estará restringido.

      1. Somos una empresa fundada en 2006 con una trayectoria de 15 años. Nos hemos dedicado a la producción de adaptadores MDB durante más de 12 años. Si es nuestro antiguo cliente, conocerá nuestro historial de diseño. Años de experiencia en diseño y actualizaciones de productos nos han brindado una rica experiencia en producción, diseño, mantenimiento y soporte técnico.
      2. Debido a que el diseño del sistema, las ventas y la capacitación en el mercado de la máquina expendedora toman mucho tiempo, podemos continuar brindando soporte técnico y servicio postventa durante muchos años. Si elige el producto de una empresa inestable, después de completar el diseño, la empresa proveedora cambia, el producto detiene la producción, problemas de calidad del producto y otros accidentes, lo que resulta en una vergüenza que no puede seguir comprando o después de encontrar algún producto o problemas técnicos. , nunca podrá obtener soporte técnico o soluciones.
      3. Tenemos un precio competitivo. Por supuesto, para los productos de venta de autoservicio, el precio definitivamente no es lo más importante, porque la estabilidad es muy importante en situaciones desatendidas. Solo entonces la máquina puede generar beneficios sin problemas para los clientes.
      4. Ofrecemos soluciones y actualizaciones para una serie de productos, y nuestras actualizaciones proporcionarán compatibilidad. Brindar a nuestros clientes un buen soporte de producto.

      1. Nuestra caja MDB-RS232 versión 2020 y la versión de ingeniero MDB-RS232 Pro pueden admitir el 01 sin efectivo y 02 sin efectivo al mismo tiempo.
      2. Nuestra versión MDB Pro Engineer también admite la verificación de edad y USD.
      3. Normalmente, para nuevos clientes, utilice nuestro MDB-RS232 V2020. Si necesita desarrollar la máquina expendedora con la función de verificación de edad, deberá solicitar la versión Pro Engineer.

      Sí, proporcionaremos el soporte técnico necesario para la prueba del dispositivo de verificación de USD y AGE. Por supuesto, primero debe realizar un pedido o tener una interfaz MDB estándar USD (esclavo) o un dispositivo de verificación AGE.

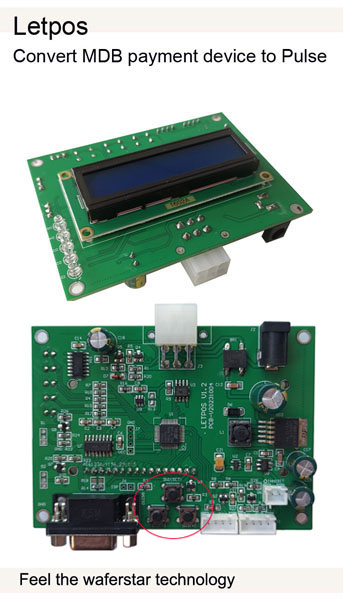

    Puede ver si nuestro tablero letpos se adapta a los requisitos de su proyecto.
    http://www.letpos.com     El tablero letpos puede recibir el pago del dispositivo de pago MDB y convertirlo en una cierta cantidad de salida de pulso a un precio preestablecido.

    MDB Peripheral Addresses
Se han definido las siguientes direcciones. Tenga en cuenta nuevamente que los bits mostrados son los cinco dígitos más altos del Byte de dirección (7, 6, 5, 4, 3) que se utilizarán para todas las direcciones, incluida la capa de transmisión de archivos descrita en la sección 2.6. Los tres dígitos inferiores (2,1,0) se utilizan para esta orden.
Address Definition
00000xxxB (00H) Reserved for VMC
00001xxxB (08H) Changer
00010xxxB (10H) Cashless Device #1
00011xxxB (18H) Communications Gateway
00100xxxB (20H) Display
00101xxxB (28H) Energy Management System
00110xxxB (30H) Bill Validator
00111xxxB (38H) Reserved for Future Standard Peripheral
01000xxxB (40H) Universal Satellite Device #1
01001xxxB (48H) Universal Satellite Device #2
01010xxxB (50H) Universal Satellite Device #3
01011xxxB (58H) Coin Hopper or Tube – Dispenser 1
01100xxxB (60H) Cashless Device #2
01101xxxB (68H) Age Verification Device
01101xxxB (70H) Coin Hopper or Tube – Dispenser 2
01111xxxB (78H) Reserved for Future Standard Peripherals
. . .
. . .
. . .
11011xxxB (D8H) Reserved for Future Standard Peripherals
11100xxxB (E0H) Experimental Peripheral #1
11101xxxB (E8H) Experimental Peripheral #2
11110xxxB (F0H) Vending Machine Specific Peripheral #1
11111xxxB (F8H) Vending Machine Specific Peripheral #2

Debido a que los usuarios finales deben considerar la versatilidad de los accesorios y la simplicidad de las actualizaciones de mantenimiento posteriores, necesitan hacer que sus accesorios de máquina sean universales, fáciles de actualizar y tengan proveedores estables y duraderos. Incluso si los fabricantes de mecanismos de venta automática no producen esta máquina en el futuro, si hay problemas de accesorios, todavía pueden comprarla por sí mismos, realizar cambios y mantenimiento simples. Los 18 años de investigación y desarrollo continuos, producción y actualización de waferstar garantizan la estabilidad de las máquinas de los clientes.

    1. Elija una placa base Android como la placa base de la máquina expendedora.
    2. Encargue la Caja de adaptadores de la versión profesional MDB-rs232.
    3. Encargue el dependiente de verificación de edad de la interfaz mdb, si no tiene un dispositivo de verificación de edad real y solo quiere verificar la función, puede pedir la Caja de simulador de verificación de edad de la empresa waferstar. Por supuesto, es mejor ordenar un dispositivo de verificación Age de interfaz MDB estándar.

Normalmente, el cliente puede solicitar la caja MDB-RS232 directamente a la empresa de obleas. Para las muestras, puede realizar un pedido en la tienda de aliexpress: https://cnkiosk.aliexpress.com
