MDB-RS232® (MDB2PC®)

MDB适配器:连接MDB支付设备到PC,安卓主板或者工控机

一个功能强大且易于使用的 MDB协议通信转换器。 可以将MDB接口的纸币接收器、硬币接收器和非现金支付设备连接到具有RS232接口的计算机、Android主板、PLC或Raspberry Pi板。 完成自动售货机的可靠支付系统。
VMC主板可以发送串口RS232指令通过MDB-RS232适配器去控制,配置,使能MDB支付设备,支付设备在收到付款或者状态发生变化时,也会立即向VMC主机报告状态。
遵从MDB最新V4.3协议。

MDB-RS232® (Pro Engineer)

Pro版本,支持AGE和USD接口

如果需要开发自动售货机来销售一些特殊商品,例如香烟或酒类产品。 在某些国家,这些产品可能会限制对不同的年龄才能销售,因此自动售货机必须在自动销售前确认购买者的年龄。
所以在开发自动售货机的时候,一定要有MDB年龄验证接口。 或者保留以后扩展可能需要的接口。 当然我们版本的MDB盒子完全兼容其他标准版本。

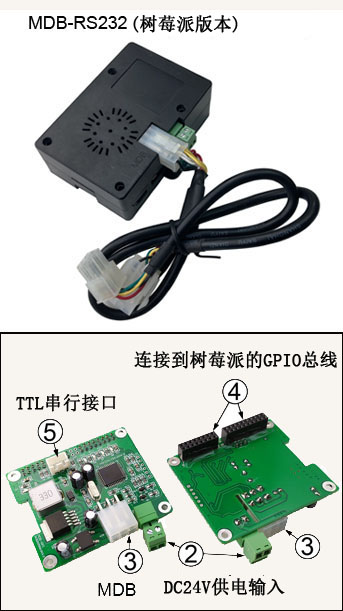

MDB-RS232® (树莓派版本)

与树莓派一起,设计一个智能,迷你,精巧的售货机主板

MDB Raspberry Pi Box是MDB与Raspberry pi集成的理想售货机系统解决方案。它可以安装一个Raspberry Pi、一个 MDB2Pi板在一个盒子中。这为您提供了 MDB-RS232 的所有功能以及与 Raspberry pi 一起安装的便利。
MDB Raspberry Pi Box 使开发智能 MDB 自动售货机变得容易。 盒子内的 MDB2Pi负责MDB特定的9位格式和时序约束,并使用简单的串行协议将 MDB 数据简单地转发到在 Raspberry Pi 上运行的应用程序。

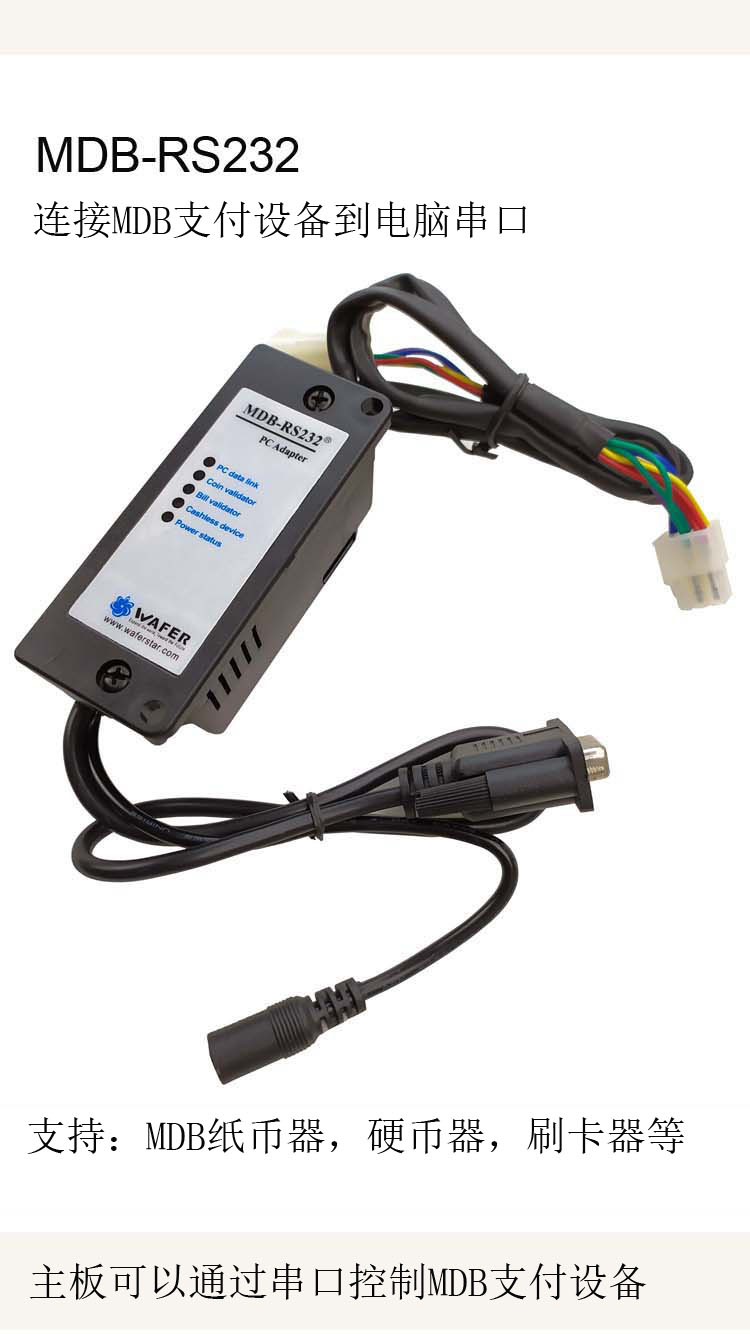

关于MDB-RS232适配器,MDB数据转接盒


用于自动售货机设计的MDB智能支付设备通信模块。

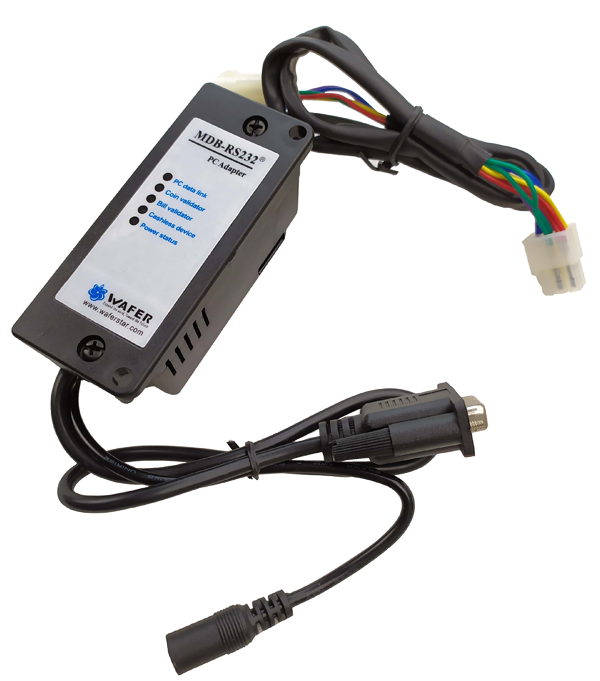

智能设计的 MDB-RS232 适配器盒

现在可以使用 MDB-RS232 将自动售货机行业标准的多点总线 (MDB) NAMA 连接到串口设备。 MDB-RS232 可实现硬币接收、找零、信用卡阅读器和票据验证,所有这些都由 PC或串口设备控制。

它符合所有 NAMA MDB 规范,并与任何符合 MDB 的自动售货支付设备兼容。 硬件接口随附电缆、用户指南和用户协议。

我们的盒子经过完善的功能和兼容性测试,兼容市面上所有的MDB支付设备。包括应用很广的MEI,ITL,ICT,松下,COINCO等,以及NAYAX的VPOS和百富PAX的IM20,IM30等银行卡刷卡器。我们的MDB-RS232盒子连接纸币器,硬币器的同时,可以连接两个MDB非现金支付设备。专业性版本还可以额外连接USD设备和年龄验证设备。

我们已经设计 MDB 适配器超过15年,并且MDB-RS232的更新版本始终保持与以前的版本的兼容。因此,即使我们的产品已经升级,您的技术人员可能已经离开,用户也可以放心使用我们的设备。 我们新的 MDB 盒子仍然会兼容之前的设备。 您仍然可以直接购买,即插即用。 不会因为买不到旧的MDB适配器而导致无法为客户提供服务。也不会因为用了一段时间,甚至几年后,客户需要升级一些功能而无法与前期设备兼容。不断地研发升级,保持与最新MDB协议版本的一直及兼容,也为客户提供持续不断的技术保证和优秀的服务。也为我们积累的一批超过10年以上长期合作的优秀合作伙伴。

MDB-RS232的主要特点


很高兴选择和使用我们的 MDB-RS232适配器。 这很容易上手!

设计、制造和销售


威佛提供一系列自动售货机支付相关产品,测试平台及相关配件!

MDB-RS232是如何工作的?即插即用!



MDB-RS232标准版本        树莓派版本

兼容性测试

MDB-RS232售前功能简介

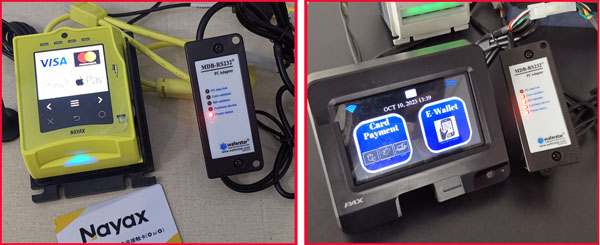

测试百富PAX的IM20读卡器

测试NAYAX VPOS touch的I读卡器

MDB-RS232与NAYAX的VPOS刷卡器以及MDB纸币器,硬币器的测试和控制

专业版MDB-RS232 PRO测试台湾ICT的MDB年龄验证设备DCM5

我们的用户怎么说


看看我们的客户对 MDB-RS232 的满意评价。能够为客户提供有价值的产品及服务,是我们最大的自豪。

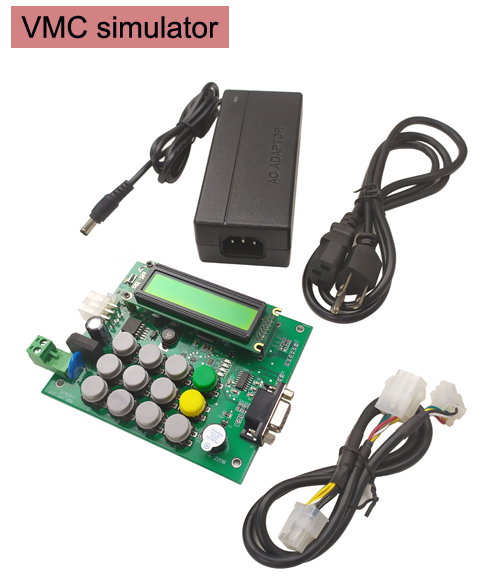

VMC模拟器的主要特点

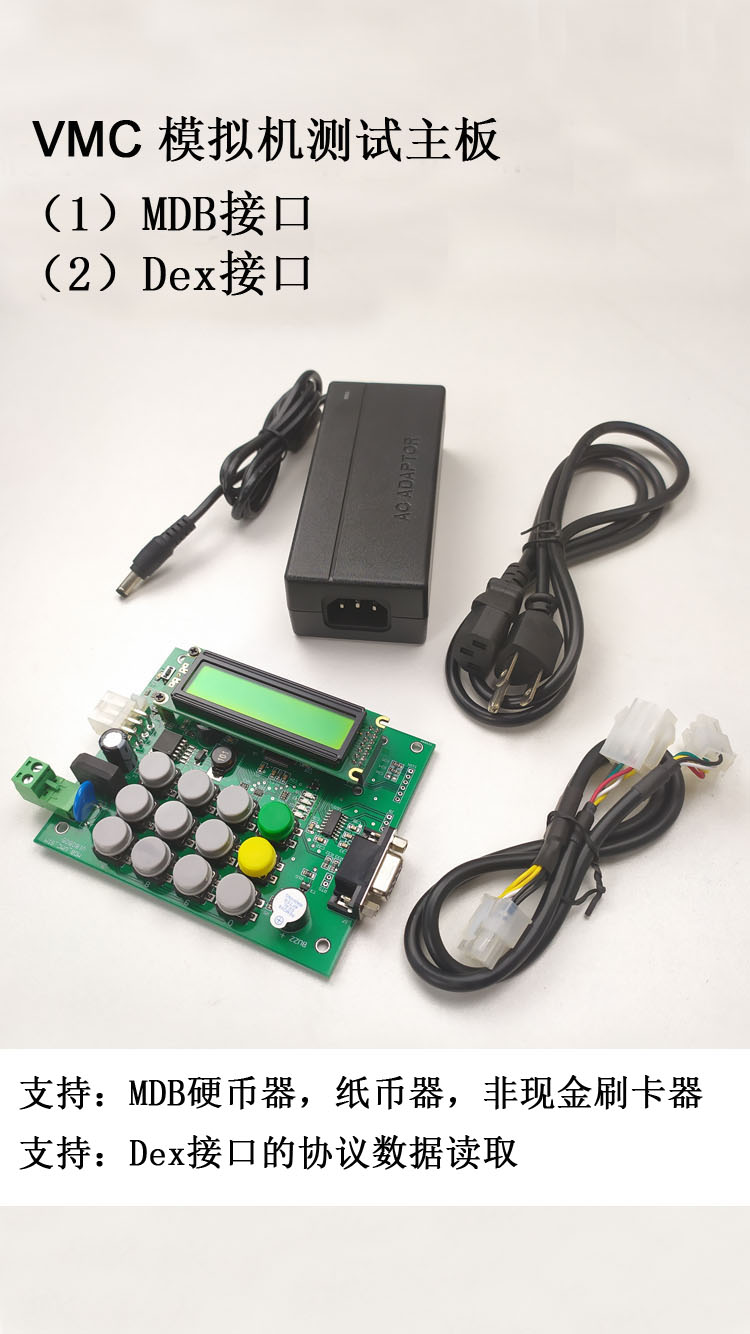

用于无现金支付设备测试的智能VMC板。很容易开始使用!

Letpos的主要特点


将MDB支付设备连接到脉冲接口支付自动售货机!

MDB-SPY的主要特点

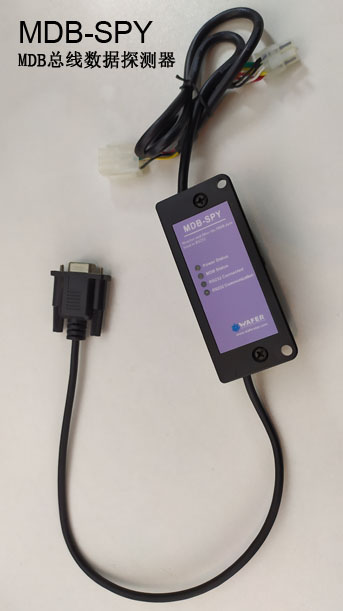

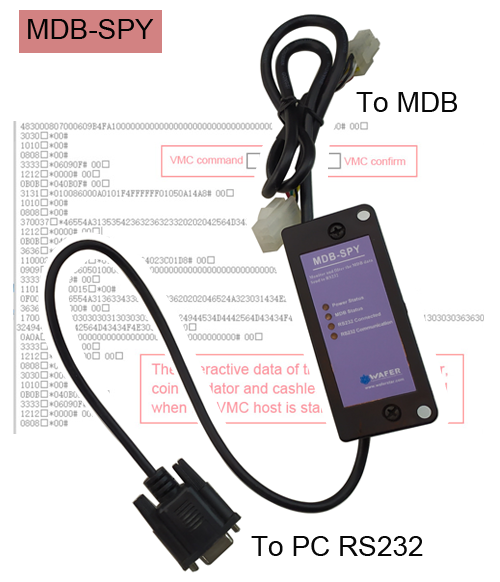

监控MDB总线,学习MDB协议,MDB嗅探器可以方便找出协议错误、不兼容问题、超时原因等

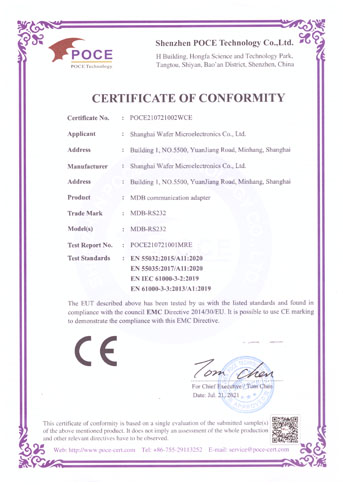

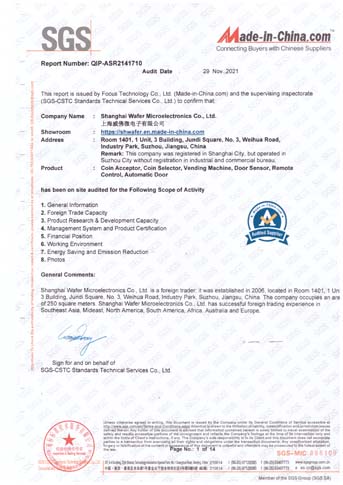

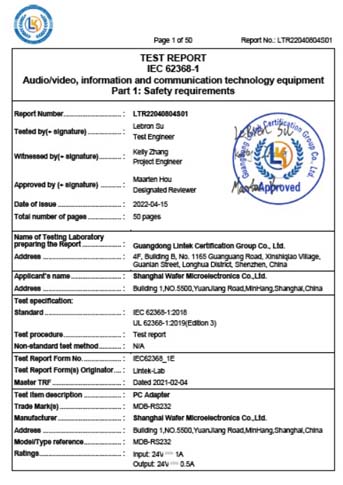

证书展示

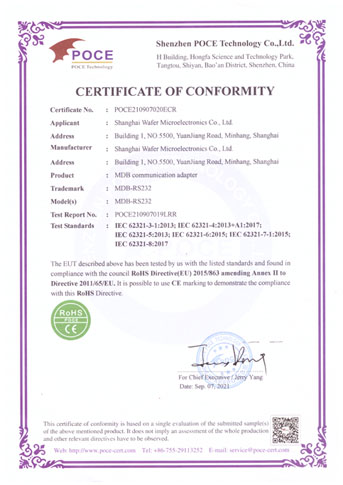

威佛MDB产品,检测证书,产品认证,高性能产品为客户提供可靠的保证

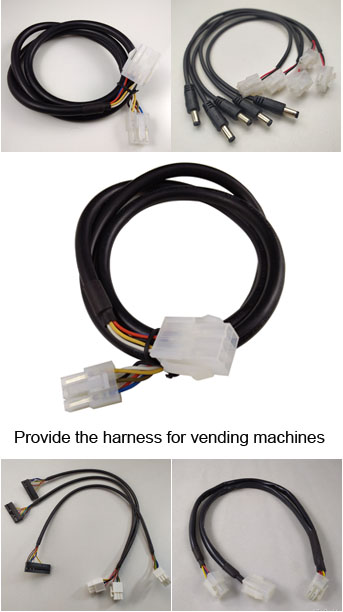

相关产品


我们提供系列相关产品供客户选择

COM
MDB-RS232

串口版本

  • RS232通信接口
  • 优秀的技术支持
  • 稳定的应用保障
  • 简洁而专业的设计
  • 快速的技术支持
在线订购
USB
MDB-RS232

USB版本

  • 完全兼容串口版本
  • FT232RL 高性能USB接口芯片
  • 支持各种USB接口主板
  • 简洁而专业的设计
  • 快速的技术支持
在线订购
树莓派
MDB-RS232

树莓派版本

  • 为树莓派接口定制
  • 直接插到树莓派主板上工作
  • 通过GPIO总线的RXD,TXD通信
  • 为树莓派提供5V供电
  • 快速的技术支持
在线订购
RS232-MDB
RS232-MDB

非现金支付模块

  • 完全不同于MDB-RS323
  • 与各品牌售货机接口兼容
  • 提供非现金支付的快捷连接
  • 简洁而专业的设计
  • 快速的技术支持
在线订购

下载文件


下载手册并开始订购样品进行测试。 相信WAFERSTAR 会给你一个惊喜的开始!

MDB-RS232 Data manual Руководство по быстрому запуску

MDB-RS232常见问题及解答


您可以在这里找到您感兴趣的问题和答案!


    MDB-RS232 (MDB2PC) 的首要用途是构建自动售货机。在您需要设计一个售货机,首先需要选择适合您机器的主板,比如安卓主板、树莓派、工控机或者PLC等,这些主板都是没有MDB接口的,而支付设备,比如你选择的纸币器,硬币器,都是MDB接口。那您就需要这个 MDB 适配器,来把MDB接口的支付设备连接到这些串口的主板上,进行通信和控制。
    MDB 是由 NAMA 成员开发的协议。 “Multi-Drop Bus” (MDB) 协议与标准 PC的RS232 协议不兼容,因此需要硬件和软件转换器。 MDB-RS232旨在将MDB 协议转换为 RS232 协议,并执行必要的电压转换。 MDB-RS232 还减轻了轮询要求,允许同一台PC 轻松执行其他任务。
    MDB-RS232 是将自动售货机的标准 MDB 协议连接到标准 PC 所必需的,因为:
  •   MDB使用 11 位和九 (9) 位字节。
  •   各种MDB设备的轮询要求过大(20-200ms),但普通PC无法满足轮询要求。
  •   MDB-RS232 负责轮询支付设备,获得有效数据后在 PC 的串行端口上生成中断。
  •   PC执行正常操作并响应由 UART 缓冲区中的中断驱动的通信事件即可。
  •   来自MDB支付设备的所有数据都会被及时转发给PC。
  •   此外,所有MDB控制指令,查询指令都可以通过MDB-RS232从PC发送到 MDB设备。
  •   MDB-RS232通过串口(DB9)将MDB支付设备连接到 PC,实现售货机的设计。
  •    我们已经看到太多的自动售货机制造商或支付设备公司倒闭了。由于支付系统不是通用的,因此将来无法升级他们的机器。带有串口或其他接口的支付设备只能限于您选择的品牌,不能直接更换为其他品牌的支付设备。因此,我们建议所有客户选择MDB支付接口,这可能会增加20USD或30USD的成本,但由于设备的通用性,支付设备的选择将大大增加,这将节省大量的管理成本。例如,如果我们选择一个品牌的串行无现金支付设备,即使后期管理成本越来越高,我们也无法用另一个品牌的设备替换它。钞票接受器和硬币验证器也是如此,如果不是MDB通用接口,我们以后将无法选择更好的支付设备。
        你需要准备一个DC24V电源,电流至少可以达到3A的直流电源。MDB-RS232适配器本身只会消耗很少的电流。但是通过MDB盒子还需要给MDB支付设备供电,而MDB支付设备需要足够的电流才能稳定可靠地工作。同时您需要确认您的主板是否有 COM 端口(DB9)。如果没有,您可能需要提前准备一个 RS232 转 USB 适配器。当然,以后也可以直接订购带USB接口的MDB-RS232。
    当然USB接口MDB-RS232是接主板的,主板上需要安装USB驱动。这样,当USB版本的MDB-RS232连接到主板时,就会生成一个虚拟COM口。可根据COM口方式实现RS232通讯控制。
        当然,硬件连接也比较简单。不一定需要专业的硬件工程师。但是,您必须有专业的软件工程师才能完成后续的VMC软件开发工作。同时,您还应该研究和阅读MDB标准协议,以便您可以完全控制设备并开发更高质量的软件系统。     因此,收到MDB-RS232样品后,需要连接MDB纸币接收器和硬币接收器(当然我们也可以同时连接MDB无现金设备),将另一端DB9连接到电脑并开机Waferstar的MDB pc测试工具(打开正确的串口)。然后开始用 DC24V 为设备供电。上电后,MDB-RS232会自动向每个MDB设备发送POLL轮询命令,设备上电后所有有效数据都会转发到电脑串口。同时,您也可以通过MDB测试软件发送MDB指令控制支付设备。例如,“启用”、“禁用”等。您可以使用纸币和硬币进行测试。收到纸币或硬币后,数据会及时发送到计算机。
        这样,经过简单的测试,我们就对MDB协议和命令有了一个初步的了解。 然后我们可以根据发送的命令和接收的数据对比MDB协议来学习和理解。
        然后就可以开始自己的应用设计了,可以选择使用WINDOWS系统,当然很多客户也会选择使用Android系统主板。
        当然,您的设计过程中会出现一些问题,我们也可以咨询waferstar技术人员。 我们将提供最好的帮助,帮助您快速了解并完成项目设计。
       购买 WAFERSTAR MDB-RS232 后,我们将为您提供简单易懂的快速用户指南。还将提供用于PC的测试软件。这样,在准备好主板和配件后,就可以直接用WAFERSTAR的PC测试软件对mdb支付设备进行测试和控制了。比如接收付款、启用和禁用设备等。
       当然,如果您需要PC版测试软件的源代码,则需要购买SDK。 SDK 还包括更详细和响应迅速的技术支持(这是关键点)和两个 USB 转串口适配器。
       购买SDK后,我们的技术人员将帮助您了解MDB协议,分析接收和发送MDB命令的错误,包括协议的后期理解。多了一份MDB协议的技术指南,帮助你快速了解并完成开发。
       在WAFERSTAR网上商店,我们有MDB-RS232收银台,我们也有2020新型号版本MDB-RS232,普通MDB-RS232在上电后会向已经连接的MDB纸币器、硬币器和非现金设备发送启用命令,但2020版本MDB-RS232将不会主动去发送使能指令,只会开始轮询各个支付设备,VMC将自己根据需要发送这些命令。所以如果我们将投币器和纸币接收器连接到MDB盒子并打开电源,即使PC没有连接,正常的MDB-RS232也会启用投币器和纸币接收器并准备接受硬币或纸币。但是V2020版盒子,上电后所有支付设备都处于禁用状态。
       当然,对于新用户,我们强烈推荐MDB-RS232 2020新版。因为新版本不仅有一些命令优化,还支持更多的从设备,比如Cashless 60H地址设备、USD设备等,可以方便后续的系统升级。对于老用户,如果不想更换软件,或者为了方便售后服务,可以继续使用老版本的MDB-RS232。

       在 WAFERSTAR 网上商店,有一个 MDB-RS232 适配器。还有一个 RS232-MDB 适配器。它们在外观上看起来相似,但实际上是两种完全不同的产品。如果客户不仔细阅读产品描述,他们很容易下错订单。请仔细阅读以下内容。如果您不确定,您也可以在订购前与我们联系。
        MDB-RS232 用于将MDB 纸币接收器、硬币器、非现金支付设备连接到RS232设备,例如PC或PLC。然后您将设计将在 PC 上运行并用作主要自动售货控制器的软件。例如,开发信息亭信息机。那么你需要将MDB收钞机、验币机连接到电脑上,但是你不知道如何将MDB接口的支付设备连接到电脑上,因为电脑只有RS232口,没有MDB口,那你必须使用 MDB-RS232 适配器(MDB2PC 适配器)。

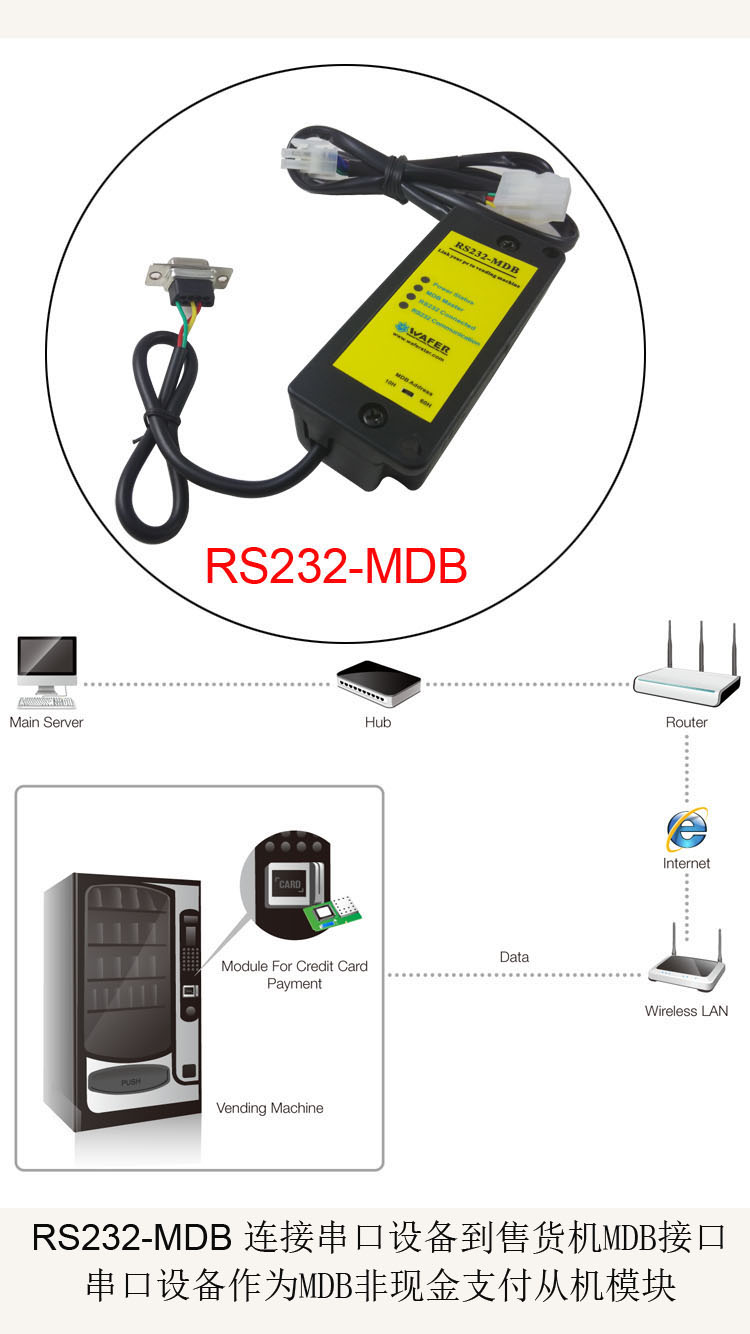

        RS232-MDB 用于将 PC 连接到现有的自动售货机。然后您需要设计将在PC、POS 或其他 RS232 设备上运行并作为非现金支付设备工作的软件,然后您的 PC 将作为现有自动售货机的非现金支付设备工作。例如,您想使用PC给现有的自动售货机完成支付,或者您想与自动售货机建立互联网连接并远程向自动售货机支付一定的金额,那么您需要订购RS232-MDB适配器(PC2MDB适配器)。
       从上面的描述可以看出RS232-MDB确实可以作为非现金支付设备使用,可以连接MDB-RS232设备。这里 MDB-RS232 作为主机设备直接连接到 PC。 RS232-MDB是一种同时与钞票接收器和硬币验证器并行的从属支付设备。


  • 我明白了其中的区别,我需要的是 MDB-RS232 . 立即索取样品! …………
  • 现在我明白了它们之间的区别,我需要的是 RS232- MDB . 我想去了解和学习 RS232-MDB ....... ...
  • NAMA 发布 MDB 4.3 版
        芝加哥 - 2019 年 8 月 22 日 - NAMA 今天宣布发布最新版本的多点总线 (MDB) 标准 - 版本 4.3。
         今年春天,NAMA VDI 工作组主席 Chris Lilly(美国 Compass Group)任命了一个由 Bob Ross(Ellenby Technologies, Inc.)领导的特设技术标准委员会,并得到 Scott Hudis(Fawn Engineering Corp.)和 Joe Simpkins(美国)的特别协助Technologies, Inc.)实施 MDB 版本 4.2 的补丁。十五名 NAMA 成员自愿参加这一最新更新,欧洲自动售货协会 (EVA) 在 Vladimir Lopatin(Uvenco 集团)的指导下也提供了重要的投入。
          “作为 VDI 协调员,我赞赏该委员会在 Chris Lilly、Bob Ross 和 Vladimir Lopatin 的干练领导下所做的出色工作,”NAMA 名誉教授 Michael Kasavana 博士说。 “委员会成员提供了宝贵的意见,极大地影响了我们的行业。 MDB 4.3 版可以全面处理所有便利服务中的非现金交易。 MDB 标准在质量和可靠性方面有着悠久的历史,而 MDB 4.3 版基于同样经过验证的原则,”他总结道。
          MDB 4.2 版标准已经有八年没有修订了。 MDB 4.3 版现在可在 NAMA 网站上以 PDF 格式下载。在此处下载您的副本。需要注意的是,与之前的版本相比,MDB 4.3 版的修订仅出现在“第 7 节 - 非现金设备”中。修订后的第 7 节采用颜色标注,以帮助阐明更改。 MDB 版本 4.3 的所有其他部分与 MDB 4.2 的部分相同。
          MDB-RS232支持MDB V4.3协议
         事实上,不仅仅是Nayax读卡器,任何MDB非现金支付设备都必须符合标准MDB协议,所以它都可以通过MDB-RS232连接到Android或者PLC等主板并发送命令对其进行控制,使能,支付金额确认等。
         当然,非现金支付设备不同于现金支付(纸币或硬币),通常需要发卡公司的支持。
         例如,信用卡付款必须在付款时获得银行的批准。因此,无现金设备一般必须连接到支付系统得到支付授权和信用确认才能完成支付和使用。
         像NAYAX设备一样,虽然它可以连接到任何自动售货机。但是,您需要确保您可以通过 4G 或其他网络连接到 NAYAX 系统。 Nayax 系统必须确认设备的安全性和注册。因此,在使用此类设备时,您必须首先联系服务提供商,例如Nayax公司,以确保您需要使用的设备是有效的,并且可以连接到支付系统。
         在选择主板的时候,可以选用安卓主板,也可以是PLC,也可以是WINDOWS系统的主板,甚至就是一个树莓派小主板。只要主机能够支持串口通信就可以。当然您需要根据自己售货机系统的规模大小,用途去选择不同的主板和配置。
          事实上,有一个快速用户指南供您使用,外加使用 PC 测试工具进行的初步测试。软件工程师将对 MDB 支付设备和协议有基本的了解。客户并不是必须购买 SDK。购买样品并按照说明书测试设备后,剩下的工作其实就是为客户进行自动售货机系统的软件设计。 MDB的支付部分只是软件系统中很小的一部分(当然,支付系统的稳定性很重要)。因此,经验丰富的软件工程师可以轻松完成串行通信部分的设计。
         当然,如果工程师没有串口通信设计经验,或者只是想了解命令设计和处理,也可以购买SDK。 SDK主要包含PC测试工具的源代码。最重要的是,如果您购买了SDK,我们将为MDB协议提供更多的技术支持。如协议分析、指令处理、流程设计等。这些可以为您节省一些设计时间。
         当然,我们的服务不会对具体的编程语言进行技术支持,也不会协助分析客户的软件代码。
          MDB-RS232 只是一个支付设备,用于将 MDB 接口如纸币器、硬币器和读卡器(非现金设备)连接到您的 Android 主板、工业计算机(PLC)等串行设备。 ,完成支付。这样就可以在VMC中设计一个程序来控制支付设备,接收支付数据。
         也就是说,MDB-RS232只是一个收付接口,并不是所有的自动售货机。还需要配置电源系统、驱动电路、传感器电路等。
         例如,如果你需要设计一个信息查询机,你可能需要连接一台打印机。
         比如你在设计一台自助咖啡机,你可能需要一块驱动板,主板发出指令驱动电机磨咖啡,还需要检测各种传感器的状态等等。
          事实上,确实不一定的。
         因为支付设备的种类很多,比如脉冲接口(当然你需要一个脉冲转串口的设备,我们也可以提供给你)。您也可以直接使用带有RS232接口的支付设备。然后,您可以直接连接到 VMC 的串行端口。当然,这种设计最大的问题是串口协议不是国际标准协议,是各个厂商定义的协议。这不是通用的和可替代的。即以后进行维护和升级时必须使用相同的设备。如果出口到其他国家,维持销售会很麻烦。
          MDB接口设备是国际标准。任何品牌厂商,任何投币类设备,任何投币设备、票据设备、信用卡读卡器,只要是MDB接口,都必须遵守相同的协议。这样在后期制作和维护的时候,可以很方便的更换成任何厂家的设备,你就不会受到限制。
          1.我们是一家成立于2006年的公司,已有15年的历史。我们从事MDB适配器的生产超过15年。如果您是我们的老客户,您可能已经了解我们的设计历史。多年的产品设计和升级经验,使我们拥有丰富的生产、设计、维修和技术支持经验。 不断地研发升级,保持与最新MDB协议版本的一直及兼容,也为客户提供持续不断的技术保证和优秀的服务。也为我们积累的一批超过10年以上长期合作的优秀合作伙伴。
          2、由于自动售货机系统设计、销售和市场培训需要大量时间,我们可以持续提供多年的技术支持和售后服务。如果选择了不稳定公司的产品,设计完成后,供应公司变更,产品停产,产品质量问题等事故,导致无法继续购买或发现部分产品或技术后的尴尬问题。 ,您将永远无法获得技术支持或解决方案。
          3. 我们有竞争力的价格。当然,对于自助售货产品来说,价格绝对不是最重要的,因为在无人值守的情况下支付设备的稳定性非常重要。只有这样,机器才能顺利为客户创造利润。
          4. 我们为许多产品提供修复和更新,我们的更新将提供兼容性。为我们的客户提供良好的产品支持。

          1. 我们的2020版MDB-RS232盒子和MDB-RS232 Pro工程师版可以同时支持Cashless 01和Cashless 02非现金接口。
          2.我们的MDB Pro Engineer版本还支持年龄验证接口和USD从设备接口。
          3. 一般新客户请使用我们的MDB-RS232 V2020。 如果您需要开发具有年龄验证功能的自动售货机,您需要订购Pro Engineer 版本。

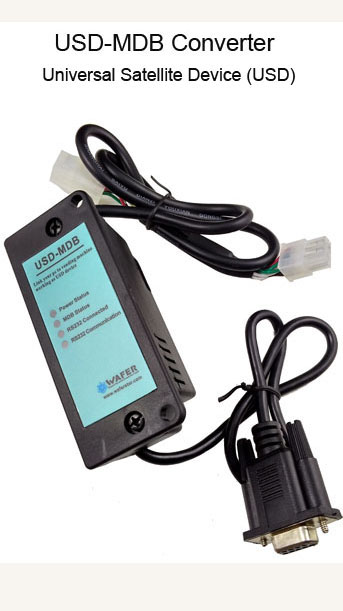

          是的,我们将为USD和AGE的验证设备测试提供必要的技术支持。 当然,您必须先订购具有USD标准的MDB从机设备,或AGE验证设备。对于长期合作的优秀合作伙伴,我们也可以考虑出借我们的模拟器。

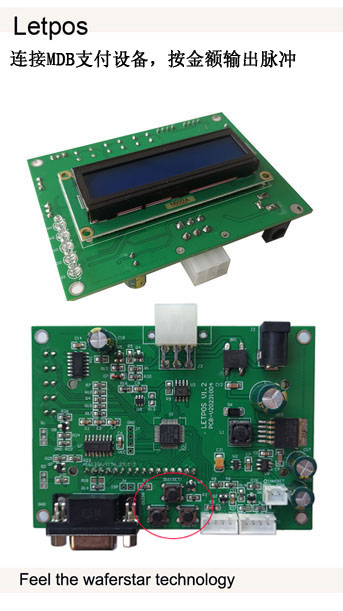

        您可以看看我们的LETPOS板是否适合您的项目要求。
        http://www.letpos.com     etpos板可以从MDB支付设备接收付款,并以预设价格将其转换为一定数量的脉冲输出。
          MDB协议中规定的地址是由一个地址字节的高五位进行分配,我们做售货机的研发,必须严格遵循地址的定义,否则机器会发生地址冲突,不具有通用性
    地址定义如下:
    00000xxxB (00H) VMC保留
    00001xxxB (08H) 硬币器
    00010xxxB (10H) 非现金设备#1
    00011xxxB (18H) 通信网关地址
    00100xxxB (20H) 显示地址
    00101xxxB (28H) 电能管理系统
    00110xxxB (30H) 纸币器
    00111xxxB (38H) 保留为以后的标准周边设备用
    01000xxxB (40H) USD设备(通用从机设备)#1
    01001xxxB (48H) USD设备(通用从机设备)#2
    01010xxxB (50H) USD设备(通用从机设备)#3
    01011xxxB (58H) 硬币找零退币器或者硬币管1
    01100xxxB (60H) 非现金设备#2
    01101xxxB (68H) 年龄验证设备
    01101xxxB (70H) 硬币找零退币器或者硬币管1
    01111xxxB (78H) 保留为以后的标准周边设备用
    . . . . . . . . . 11011xxxB (D8H) 保留为以后的标准周边设备用
    11100xxxB (E0H) 实验性设备#1
    11101xxxB (E8H) 实验性设备#2
    11110xxxB (F0H) 售货机专用外围设备#1
    11111xxxB (F8H) 售货机专用外围设备#2

    因为终端用户需要考虑配件的通用性和后期维护升级的简单性,所以他们需要使自己的机器配件通用、易于升级,并拥有稳定持久的供应商。即使自动售货机制造商将来不生产这台机器,如果有配件问题,他们仍然可以自己购买,进行简单的更换和维护。WAFERSTAR 18年的持续研发、生产和升级确保了客户机器的稳定性。
        1. 选择一个Android主板作为自动售货机主板。
        2. 订购MDB-RS232专业版适配器盒
        3. 订购MDB接口年龄验证从属设备(比如台湾ICT的MDB接口年龄验证设备DCM5),如果您没有真实年龄验证设备,只想验证功能,您可以从waferstar公司订购年龄验证模拟器盒。当然,最好订购一个标准的MDB接口AGE验证设备。
        我们也有测试相关的文档和测试视频可以供客户参考。

    通常,海外客户可以直接从威佛公司订购MDB-RS232盒子。 对于样品,您可以在速卖通商店下订单: https://cnkiosk.aliexpress.com

    海外客户订购样品


    海外客户可以从我们的速卖通网店直接购买样品

    关于威佛(waferstar)


    自动售货支付配件产品领域的设计专家

    上海威佛微电子有限公司是自动售货系统设计方面的专家,生产MDB协议的支付适配器已有15年以上的历史。自2006年起,HUOBEI由waferstar驱动,完成设计了RS232-MDB转接盒,并注册了kiosk自动售货机系统应用品牌。 在MDB支付协议技术领域深耕超过10年,成为国内领先的支付适配器设计和制造商。 并且还出口到许多国家。 可为自动售货机系统领域的产品提供自助支付、一站式解决方案。

    MDB-RS232®,MDB2PC®,RS232-MDB®,PC2MDB® 均为上海威佛微电子有限公司(waferstar)注册品牌。 凭借在自动售货机无现金支付模块和MDB VMC控制器设计方面的丰富经验和不断的设计更新升级,我们的产品已经具备了良好的市场销售和长期运营保障,赢得了国内外市场客户的信赖。
